煙突スリップフォーム工法
スリップフォーム工法によるコンクリート煙突の連続施工の特徴
- 大がかりな足場が不要で効率的。
- コンクリートの連続打設ができ、工期が短縮できます。
- ロッドとジャッキにより、安全な作業床の昇降が可能です。
構築イメージ
- 型枠や足場を装着したジャッキがロッドを上昇していくことにより、 連続的なコンクリート打設作業が可能です。
- 型枠をスライドさせながらコンクリート壁を構築できるため、 ステップ毎の型枠解体が不要で、工期短縮できます。
- 特に、足場の設置が困難なサイロのコンクリート工事で力を発揮します。
![スーパージャッキはこんな場所で活躍します---煙突スリップフォーム工法:構築イメージ 両変断面工法の場合 スーパージャッキはこんな場所で活躍します---煙突スリップフォーム工法:構築イメージ 両変断面工法の場合](../images/tokkou/goodfor/high_ex06.gif)
東京電力広野発電所(高さ200m)スリップフォーム工法
![煙突スリップフォーム工法---東京電力広野発電所(高さ200m)スリップフォーム工法 : スリップフォーム装置の組立 煙突スリップフォーム工法---東京電力広野発電所(高さ200m)スリップフォーム工法 : スリップフォーム装置の組立](../images/tokkou/goodfor/ph_high07-01.jpg)

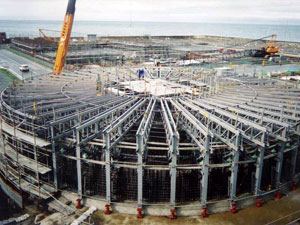

スリップフォーム装置の組立
![煙突スリップフォーム工法---東京電力広野発電所(高さ200m)スリップフォーム工法 : コンクリート打設スタート 煙突スリップフォーム工法---東京電力広野発電所(高さ200m)スリップフォーム工法 : コンクリート打設スタート](../images/tokkou/goodfor/ph_high07-02.jpg)

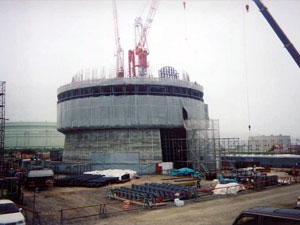

コンクリート打設スタート
![煙突スリップフォーム工法---東京電力広野発電所(高さ200m)スリップフォーム工法 : 頂部コンクリート工事中 煙突スリップフォーム工法---東京電力広野発電所(高さ200m)スリップフォーム工法 : 頂部コンクリート工事中](../images/tokkou/goodfor/ph_high07-03.jpg)
頂部コンクリート工事中
200m級煙突構築のスリップフォーム工法事例
![煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:東ソー化学工場 (円形) - 180m 煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:東ソー化学工場 (円形) - 180m](../images/tokkou/goodfor/ph_high07-04.jpg)

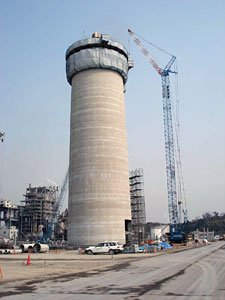

東ソー化学工場 (円形) - 180m
![煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:北海道西胆振清掃工場 (多角形) - 100m 煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:北海道西胆振清掃工場 (多角形) - 100m](../images/tokkou/goodfor/ph_high07-05.jpg)

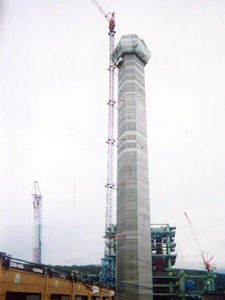

北海道西胆振清掃工場 (多角形) - 100m
![煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:東京都中央区清掃工場 (三角形) - 175m 煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:東京都中央区清掃工場 (三角形) - 175m](../images/tokkou/goodfor/ph_high07-08.jpg)

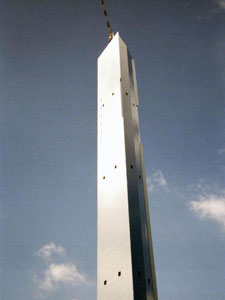

東京都中央区清掃工場 (三角形) - 175m
![煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:太平洋セメント工場 - 120m 煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:太平洋セメント工場 - 120m](../images/tokkou/goodfor/ph_high07-06.jpg)

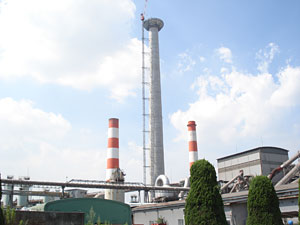

太平洋セメント工場 - 120m
![煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:内側スリップフォーム装置 煙突スリップフォーム工法---200m級煙突構築のスリップフォーム工法事例:内側スリップフォーム装置](../images/tokkou/goodfor/ph_high07-07.jpg)

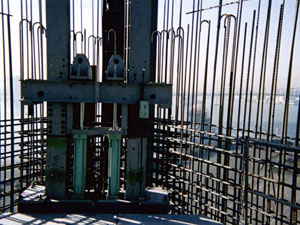

内側スリップフォーム装置
ジャッキアップ工法による鋼製煙突の構築工事
アップダウンジャッキを用いて下方より筒身を継ぎ足しながら構築します。
- 地表で溶接接合が出来、安全で効率的です。
- 高所足場作業を削減できます。
![スーパージャッキはこんな場所で活躍します---煙突スリップフォーム工法:ジャッキアップ工法による鋼製煙突の構築実例 スーパージャッキはこんな場所で活躍します---煙突スリップフォーム工法:ジャッキアップ工法による鋼製煙突の構築実例](../images/tokkou/goodfor/high_ex07.jpg)
