立坑ジャンプフォーム工法
ジャンプフォーム工法
型枠・足場・コンクリート打設シュートを装備した作業床をジャッキにて連続的に上昇させ、 立坑の覆工コンクリート作業の安全性向上、工期短縮を達成します。
立坑ジャンプフォーム工法の特長
- 高さ3mの着脱式ジャンプ型枠
- 表面の仕上がりが美しく、工程短縮に貢献します。
- 油圧ジャッキを用いた型枠の着脱
- 従来の人力作業に比べて大幅な省力化、作業時間の短縮を達成。
- ロッドとジャッキによる安全確実な操作制御
- 作業床を堅固に把持し、レベル制御しながらジャッキアップします。

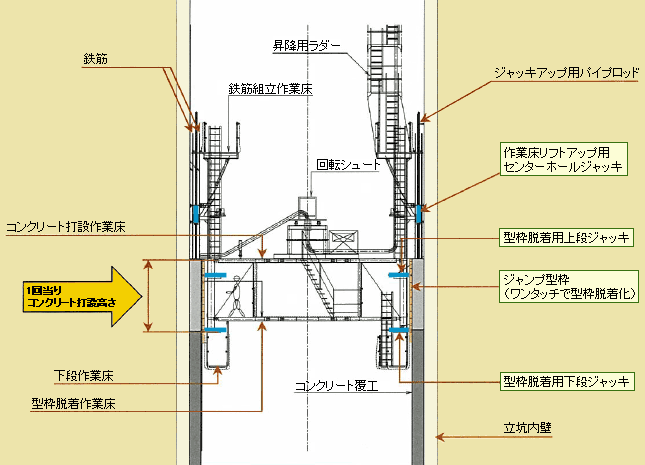

立坑ジャンプフォーム装置の構成
![スーパージャッキはこんな場所で活躍します---立坑ジャンプフォーム工法:立坑ジャンプフォーム装置の構成 スーパージャッキはこんな場所で活躍します---立坑ジャンプフォーム工法:立坑ジャンプフォーム装置の構成](../images/tokkou/goodfor/wide_ex07.gif)
実施状況
![立坑ジャンプフォーム工法---立坑ジャンプフォーム装置(半面に型枠を取付けした状況) 立坑ジャンプフォーム工法---立坑ジャンプフォーム装置(半面に型枠を取付けした状況)](../images/tokkou/goodfor/ph_widefields07-01.jpg)

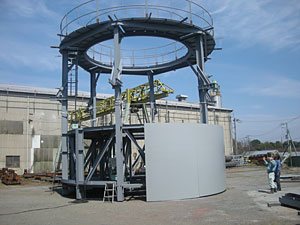

立坑ジャンプフォーム装置
(半面に型枠を取付けした状況)
![立坑ジャンプフォーム工法---立坑覆工コンクリート作業の状況 立坑ジャンプフォーム工法---立坑覆工コンクリート作業の状況](../images/tokkou/goodfor/ph_widefields07-02.jpg)

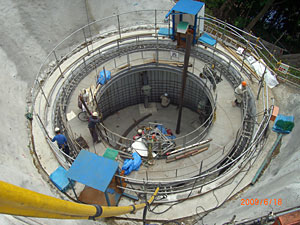

立坑覆工コンクリート作業の状況
![立坑ジャンプフォーム工法---ジャンプ型枠着脱用ジャッキ 立坑ジャンプフォーム工法---ジャンプ型枠着脱用ジャッキ](../images/tokkou/goodfor/ph_widefields07-03.jpg)

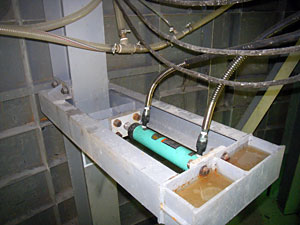

ジャンプ型枠着脱用ジャッキ
![立坑ジャンプフォーム工法---作業上昇用ジャッキ 立坑ジャンプフォーム工法---作業上昇用ジャッキ](../images/tokkou/goodfor/ph_widefields07-04.jpg)

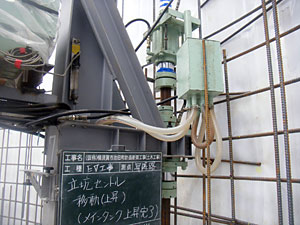

作業床上昇用ジャッキ
