クレーンガーダー交換工法
ジャッキ式作業ユニットが安全で効率的な施工をサポートします
工場の天井クレーンのランウエイガーダーが老朽化して、新しいものと交換する場合には、 これまでは大型の揚重機が必要でした。 これに対し、本工法は、軽量でプレハブ化された作業ユニットを用いることにより、 工事の安全性と効率をアップします。
特長
- 大型の揚重機が乗り込めない狭小な場所での施工が可能です。
- 節付きのロッドを用いたジャッキを使用し、安全・確実な施工ができます。
- 作業ユニットは軽量で、運搬や組立解体が容易です。

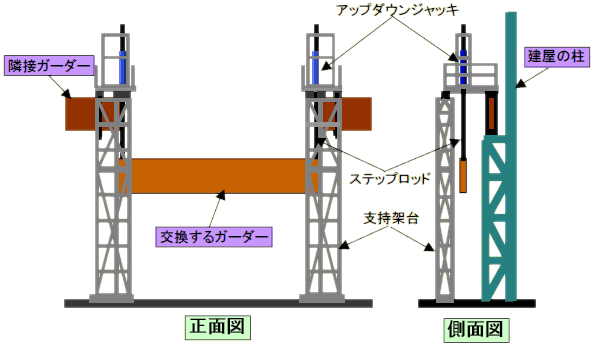

特長ジャッキ式作業ユニットのイメージ
- 交換するクレーンガーダーの両側に作業ユニットを設置し、 アップダウンジャッキにセットした節付きロッド(ステップロッド)により、 既設ガーダーの吊下しと新設ガーダーの吊上げを連続して行います。
- 節付きロッドを使用しているため、ジャッキとロッドのすべりやズレがなく、 安全確実に昇降作業ができます。また、ロッドは短尺なものを接合できるので、 上部空間が狭い場合にも適用できます。
- 遠隔操作で複数のジャッキの高精度の連動制御ができます。
![スーパージャッキはこんな場所で活躍します---クレーンガーダー交換工法:ジャッキ式作業ユニットのイメージ スーパージャッキはこんな場所で活躍します---クレーンガーダー交換工法:ジャッキ式作業ユニットのイメージ](../images/tokkou/goodfor/narrow_ex01.gif)
実施状況
1) 作業ユニットの設置
![クレーンガーダー交換工法---作業ユニット設置の様子 クレーンガーダー交換工法---作業ユニット設置の様子](../images/tokkou/goodfor/ph_narrow02-01.jpg)
![→](../images/tokkou/goodfor/arrw_flowright.gif)
2) 既設ガーダー吊上げ横移動
![クレーンガーダー交換工法---既設ガーダー吊上げ横移動の様子 クレーンガーダー交換工法---既設ガーダー吊上げ横移動の様子](../images/tokkou/goodfor/ph_narrow02-02.jpg)
![↓](../images/tokkou/goodfor/arrw_flowdown_rtol.gif)

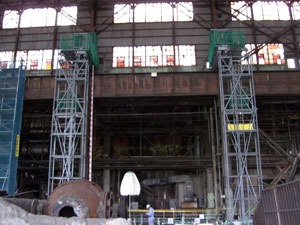

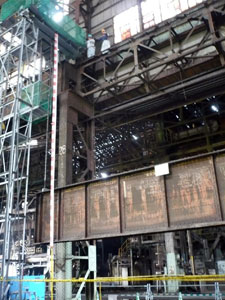

3) 吊下げ
![クレーンガーダー交換工法---吊下げの様子 クレーンガーダー交換工法---吊下げの様子](../images/tokkou/goodfor/ph_narrow02-03.jpg)
![クレーンガーダー交換工法---吊下げの様子 クレーンガーダー交換工法---吊下げの様子](../images/tokkou/goodfor/ph_narrow02-04.jpg)
![↓](../images/tokkou/goodfor/arrw_flowdown_rtol.gif)

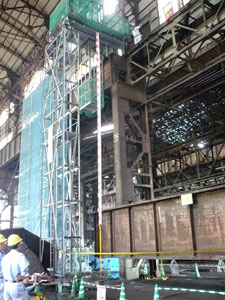

4) 接地
![クレーンガーダー交換工法---接地の様子 クレーンガーダー交換工法---接地の様子](../images/tokkou/goodfor/ph_narrow02-05.jpg)
