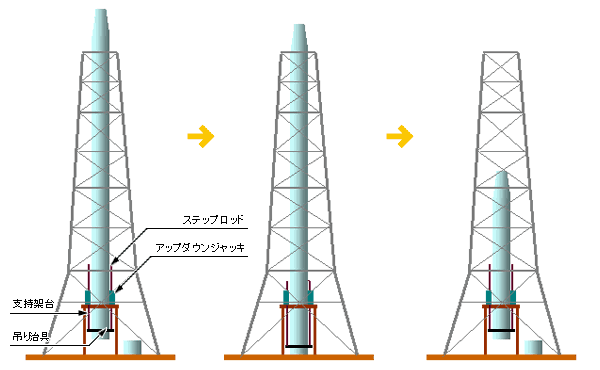

煙突解体工事でのジャッキ工法
高くて重い煙突を吊り下ろしながら、地表面で切断撤去していきます。
![スーパージャッキはこんな場所で活躍します---煙突解体工事でのジャッキ工法:高くて重い煙突を吊り下ろしながら、地表面で切断撤去していきます。 スーパージャッキはこんな場所で活躍します---煙突解体工事でのジャッキ工法:高くて重い煙突を吊り下ろしながら、地表面で切断撤去していきます。](../images/tokkou/goodfor/silent_ex03.gif)
- (1)ジャッキで吊り上げ、
下部を切断撤去 - (2)吊り下ろし、盛り替え
- (3)次(2)のステップへ
次(2)のステップへ
節付きのステップロッドをアップダウンジャッキが堅固につかみ、 安全確実に煙突の筒身をジャッキダウンします。
![[スーパージャッキシステム]ステップロッド方式---最大吊上げ高さ150~200m、最大吊上げ実績6500トン [スーパージャッキシステム]ステップロッド方式---最大吊上げ高さ150~200m、最大吊上げ実績6500トン](../images/tokkou/goodfor/ph_silent03-steplod.jpg)
特徴
- 高所作業を削減でき安全性が向上します。
- 大型の重機の使用を削減できて効率的です。
- 地上で解体できるため分別や運搬が容易です。
施工実績

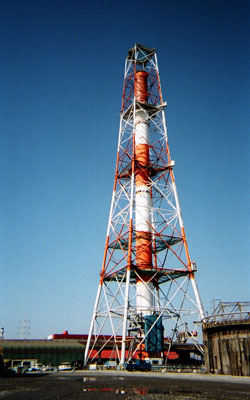

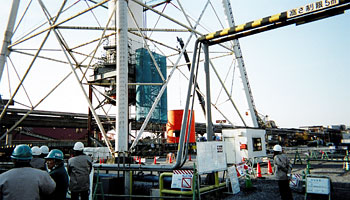

千葉製鉄所 煙突解体(高さ150m)
![煙突解体工事でのジャッキ工法---千葉製鉄所 煙突解体(高さ150m) 煙突解体工事でのジャッキ工法---千葉製鉄所 煙突解体(高さ150m)](../images/tokkou/goodfor/ph_silent03-chiba_01.jpg)
![煙突解体工事でのジャッキ工法---千葉製鉄所 煙突解体(高さ150m) 煙突解体工事でのジャッキ工法---千葉製鉄所 煙突解体(高さ150m)](../images/tokkou/goodfor/ph_silent03-chiba_02.jpg)
筒身の撤去状況

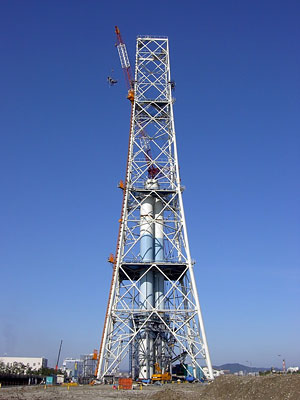

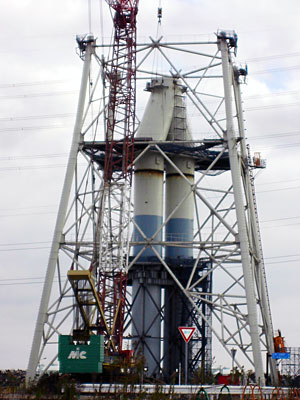

姫路火力発電所 煙突解体(高さ150m)
![煙突解体工事でのジャッキ工法---姫路火力発電所 煙突解体(高さ150m) 煙突解体工事でのジャッキ工法---姫路火力発電所 煙突解体(高さ150m)](../images/tokkou/goodfor/ph_silent03-himeji_01.jpg)
![煙突解体工事でのジャッキ工法---姫路火力発電所 煙突解体(高さ150m) 煙突解体工事でのジャッキ工法---姫路火力発電所 煙突解体(高さ150m)](../images/tokkou/goodfor/ph_silent03-himeji_02.jpg)
2筒同時にジャッキダウンして解体しました。

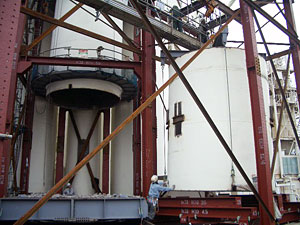

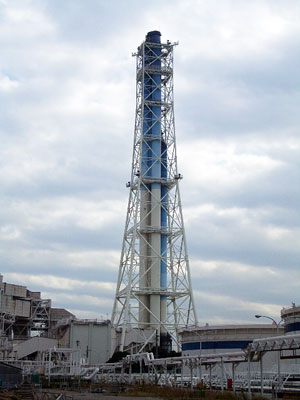

横浜火力発電所 煙突解体(高さ150m)
![煙突解体工事でのジャッキ工法---横浜火力発電所 煙突解体(高さ150m) 煙突解体工事でのジャッキ工法---横浜火力発電所 煙突解体(高さ150m)](../images/tokkou/goodfor/ph_silent03-yokohama_01.jpg)
![煙突解体工事でのジャッキ工法---横浜火力発電所 煙突解体(高さ150m) 煙突解体工事でのジャッキ工法---横浜火力発電所 煙突解体(高さ150m)](../images/tokkou/goodfor/ph_silent03-yokohama_02.jpg)
4筒のうち1筒をジャッキダウンして解体しました。
