フレキシブルホース

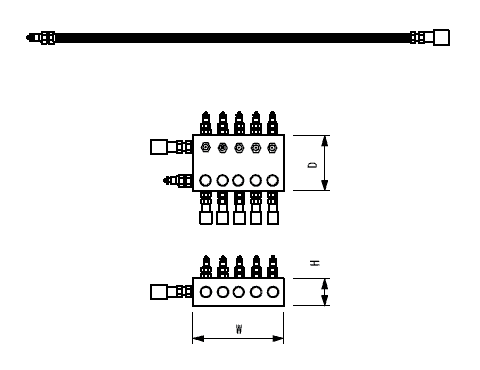

フレキシブルホース 図面

フレキシブルホース

仕様 型式
3/8 1/2 3/4
常用圧力(MPa) 21 21 28 21 28
破壊圧力(MPa) 84 84 112 84 112
重量(kgf/m) 0.47 0.65 0.78 0.96 1.13
BIカプラー常用圧力(MPa) 28 28 28 28 28
BIカプラー重量(kgf) 0.2 0.43 0.43 0.88 0.88

分岐ブロック

仕様 型式
4連 6連 10連 12連
高さ[H] (mm) 115 245 325 370
奥行き[D] (mm) 115 115 180 180
幅[W] (mm) 115 115 100 100
重量(kgf) 12 25 46 67
